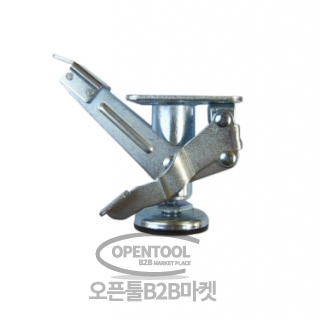

4" 캐스터 운반구용 후아록-높이 조절형
<특징>

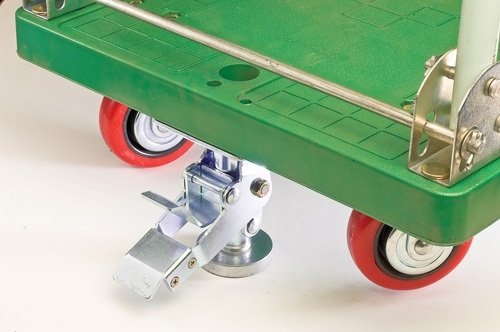

운반구에 캐스터와 함께 부착하여 브레이크 또는 조절좌 역활을 하는 장치
페달을 이용하여 록을 작동하고 페달을 이용하여 록을 해제할 수 있음
4"경량형캐스터 또는 4"소폭중량형캐스터를 사용하는 운반구에 적용하여 고정 기능을 실행함

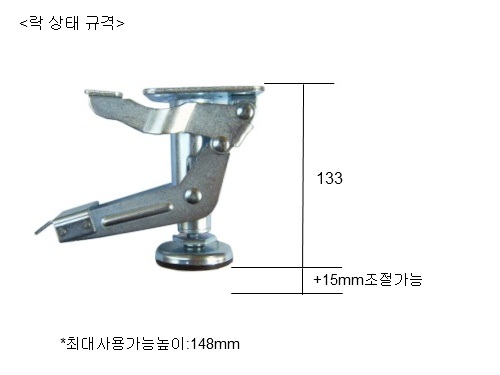

락상태의 높이는 133MM(+15MM조절가능)이며 해제상태의 높이는 104MM(+15MM조절가능)로서
변경스트로크는29MM임
부착판의 크기: 외곽97*87mm, 구멍센터간거리70*60mm
부착용볼트: 10mm이하 사용가능
아연도금
조절좌 하단 미끄럼방지용 고무부착(패드직경 : ￠63mm)
스프링 쿳션 작동되며 3도이내 자율경사적응 가능함
*적용하중 : 후아록은 스프링 유격으로 움직임을 막아주는 기능이므로 하중과는 크게 상관이 없으나
수평움직임을 고려하여 적용하는 캐스터의 하중범위 이내에서 적절히 감안하여 사용 요함
<용도>
4"경량형캐스터,TP5040시리즈,GL-100시리즈
또는 4"중량형소폭캐스터(4340시리즈,TP6240시리즈)등 대차의 록 및 해제용으로 적합함
(작거나 큰 캐스터 적용시에는 후아록의 조절좌로 보정하거나 취부자체의 높낮이를 보정하여 사용 가능함)
* 유의사항
후아록 락 작동시 내부스프링에 의하여 하부컵이 바닥에 밀착되는 구조이므로 바닥에서 바퀴 높이는 스프링작동범위를
고려하여 너무 뜨지 않도록 장착해야 해제가 원활하고 오래 사용할 수 있습니다.
(적정높이가 맞지 않아 이를 맞추기위해서는 구조물 취부를 변경하거나 캐스터나 후아록에 높이보강판을 적용해야 함)
